【產品概述】

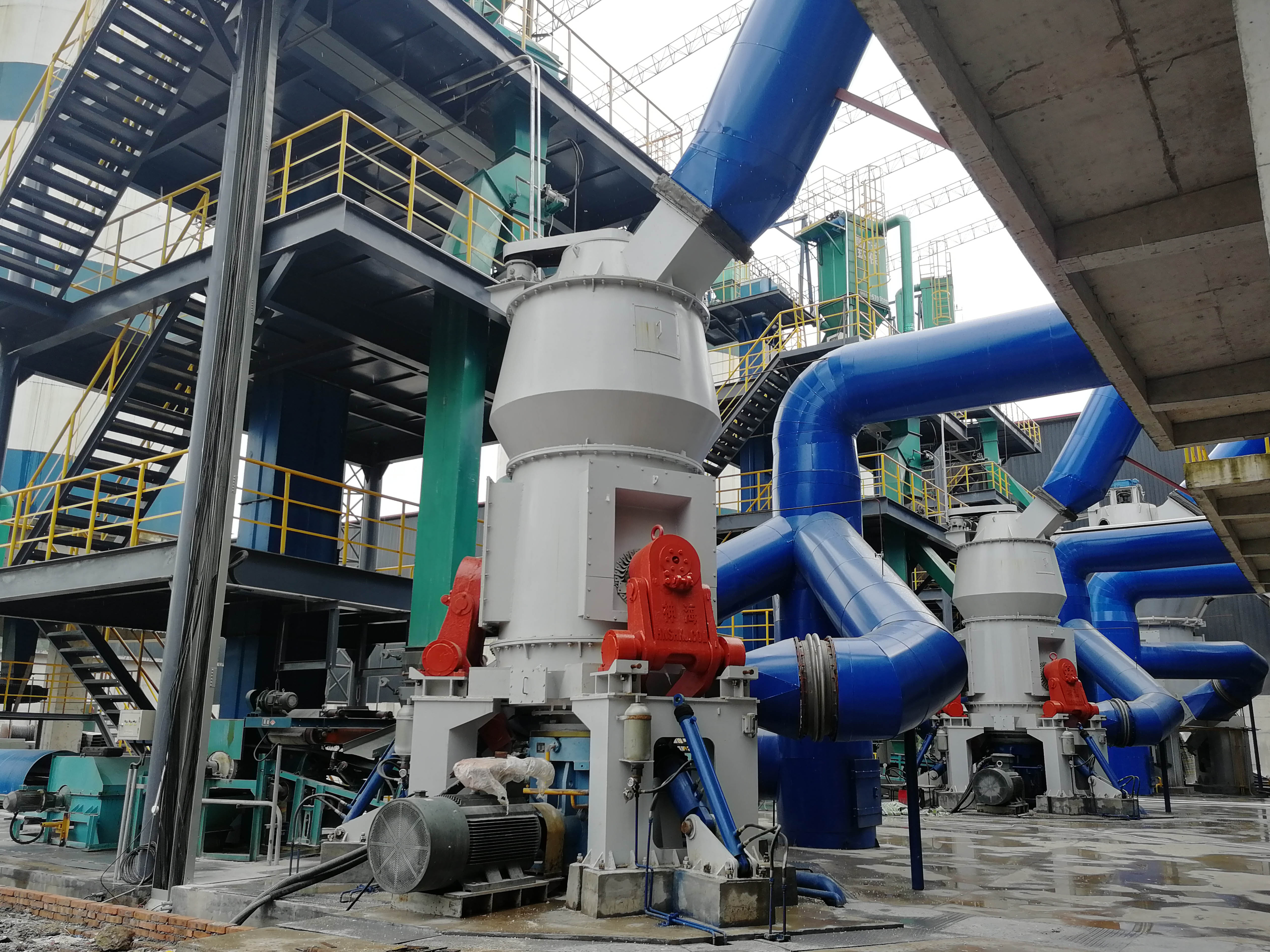

SHMS生料立磨是集細碎、烘干、粉磨、選粉、輸送于一體的粉磨設備，廣泛用于水泥、建材、電力、冶金、化工、非金屬礦等行業的各種固體物料的粉磨。立磨具有粉磨效率高、電耗低、入料粒度大、產品細度易于調節、設備工藝流程簡單、占地面積小、噪音低、揚塵小、使用維護簡單、運行費用低、耐磨材料消耗少等優點。
【應用領域】
建材、化工、冶金、涂料、造紙、橡膠、醫藥、食品等領域濕度6%以內、莫氏硬度7級以下的非易燃易爆物料的粉磨加工。
【適用物料】
鋼渣、水渣、石墨、鉀長石、煤、高嶺土、重晶石、螢石、滑石、石油焦、灰鈣粉、硅灰石、石膏、石灰石、長石、磷礦、大理石、石 英砂、膨潤土、石墨、錳礦等硬度莫氏7級以下的非金屬礦物料。
【工作原理】
電動機通過減速機帶動磨盤轉動，同時熱風從進風口進入磨內，物料從下料口落在磨盤，由于離心力作用，物料從磨盤向磨盤邊緣移動，經過磨盤上的環形槽時，受到磨輥的碾壓而粉碎，被粉碎的物料繼續向磨盤邊緣移動，直到被風環處的氣流帶走，而大顆粒物料又掉落到磨盤上繼續粉碎。氣流中的物料經過上部的分離器時，在轉子葉片的作用下，粗料從錐斗落到磨盤上，細粉隨氣流一齊出磨，被系統的集塵器收集，被收集的粉料即為磨出的產品。物料在與殼體中氣體接觸的過程中被烘干，達到產品所需的干濕度。通過調節分離器導向風葉和分離器轉子的轉速，產品的細度可線性調整。

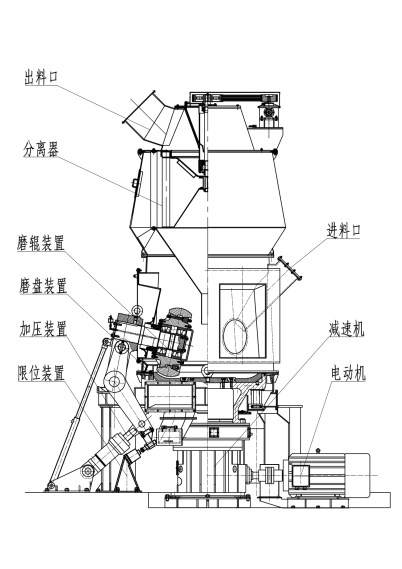

【主要結構】
磨機的主要結構由分離器、磨輥裝置、磨盤裝置、加壓裝置、減速機、電動機、殼體等部分組成。分離器是決定磨粉產品粗細度的重要部件，它由可調速的傳動裝置、轉子、殼體、粗粉落料錐斗、出風口等組成，是一種、節能、快捷的選粉裝置。磨輥是對物料進行碾壓粉磨的主要部件。它被裝在磨機的彎臂上，在外力的作用下，緊壓在磨盤的物料上，在磨盤的帶動下，磨輥隨之轉動，從而使物料被碾壓而粉碎。磨盤固定在減速機的輸出軸上，磨盤上部為料床，磨盤襯板上有環形槽，物料就是在環形槽內被磨輥碾碎的。加壓裝置是提供磨輥碾磨壓力的部件，它由高壓油站、液壓缸拉桿、蓄能器等組成，能向磨輥施加足夠的壓力使物料粉碎。減速機是傳遞動力的主要部件，磨盤的轉速就是減速機輸出軸的轉速。
【性能特點】
1) 磨粉效率高，電耗低;
2) 單位產品金屬消耗少;
3) 料床磨粉，噪音小;
4) 負壓操作，粉塵污染小;
5) 工藝流程簡單，同時完成對物料粉磨、烘干、選粉功能;
6) 占地面積少、布置緊湊、系統設備重量輕、土建建設投資低。

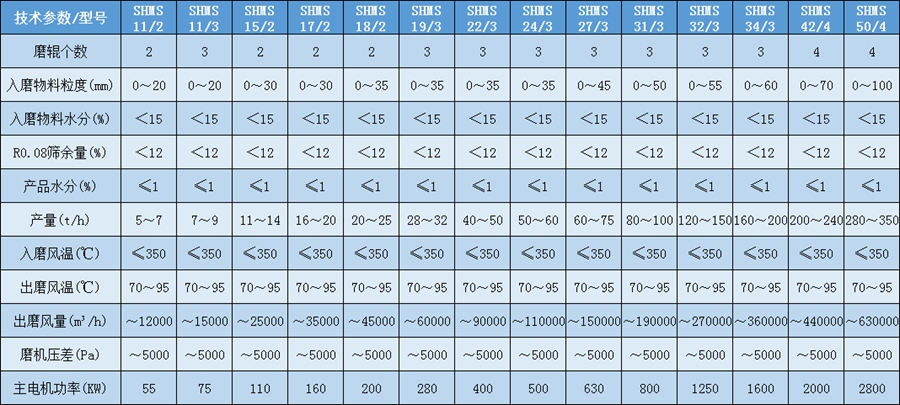

【技術參數】
